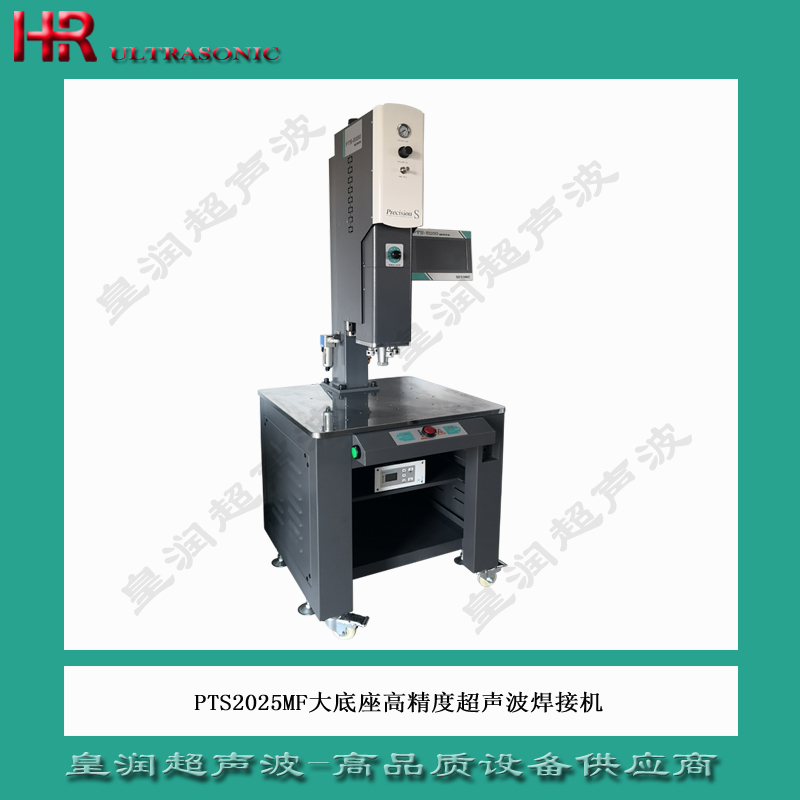

手 机:13917264050浙江高精密型PTS系列超声波塑料焊接机
PTS-2020超声波焊接机主要技术参数
机型(Model) |
PTS2000-2025 |
|
|
频率(Frequency) |
20KHZ |
|
|
功率(Power) |
2500W |
|
|
焊接面积(Welding Area) |
Φ150 |
|
|
电压(Voltage) |
220V |
||
焊接时间(Welding Time) |
0.01-9.99s |
||
气压范围(Barometric range) |
0.1-0.8Mpa |
||
操作模式(Operation Mode) |
自动/手动 |
||
重量(Weight) |
220KG |
||
整机尺寸(machine size) |
750*880*2000mm |
设备特点:
1、 新型数字能量式超声波发生器系统。
2、 触屏式参数调节,全部参数都在机台屏幕上调节,管理密码保护。
3、 自带时间和能量两种焊接模式,两种焊接模式可随意切换。配备两种焊接模式可供选择,频率自动扫描及追踪锁定系统,功率输出以及时间的控制精度更高,确保设备焊接各种不同要求不同种类的产品都能稳定运行
4、 品质控制功能,可以记录50万组焊接数据,包括焊接时间、焊接能量、实时频率,数据可以导出。
5、 数据监测功能,每次焊接数据如果偏出设定范围,机器凤鸣报警,触摸屏数据显示NG,正常工作显示OK。
6、 可外接其他辅助工具,例如PLC应用自动化系统装置,同时可增加警报系统,坏件或怀疑件超出设定上下限时有警报提示。
7、 进口换能器陶瓷片能量强劲,钢调幅器坚固耐用。
8、 高强度方形立柱及方钢焊接的大机架工作台,在高压、快速运行状态下保持稳定坚固无后仰现象。
9、 采用双头可调式气缸,保证机头上下动作平稳顺畅。
超声波焊接以后产品内部零件损坏,怎么解决?
超声波焊接后产品零件损坏的原因分析如下:
1).超声波焊接机功率太强造成;
2).相反在有些情况下需要加强超声波的能量,使高能量的超声波在尽可能短的时间内完成焊接,较短的时间不足以对产品结构造成破坏;
3).超声波变幅杆能量输出太强;
4).底模治具受力点悬空,受超声波传导振动而破坏;
5).塑料制品高、细成底部直角,而未设缓冲疏导能量的R角,致使应力集中而造成破坏;
6).不正确的超声波加工条件.
7).塑料产品之柱或较脆弱部位,开置于塑料模分模在线;
所以当我们的产品经超声波焊接作业而发生变形时,从表面看来好像是超声波焊接的原因,然而这只是一种结果,塑料产品未熔接前的任何因素,熔接后就形成何种结 果。如果没有针对主因去探讨,那将耗费很多时间在处理不对症下药的问题上,而且在超声波间接传导熔接作业中(远场超声),6kg以下的压力是无法改变塑料的 轫性与惯性。所以不要尝试用强大的压力,去改变熔接前的变形(焊接机最高压力为6kg),包含用模治具的强迫挤压。或许我们也会陷入一个盲点,那就是从表 面探讨变形原因,即未熔接前肉眼看不出,但是经完成超声波焊接后,就很明显的发现变形。其原因乃产品在焊接前,会因导熔线的存在,而较难发现产品本身各种 角度、弧度与余料的累积误差,而在完成超声波焊接后,却显现成肉眼可看到的变形。
