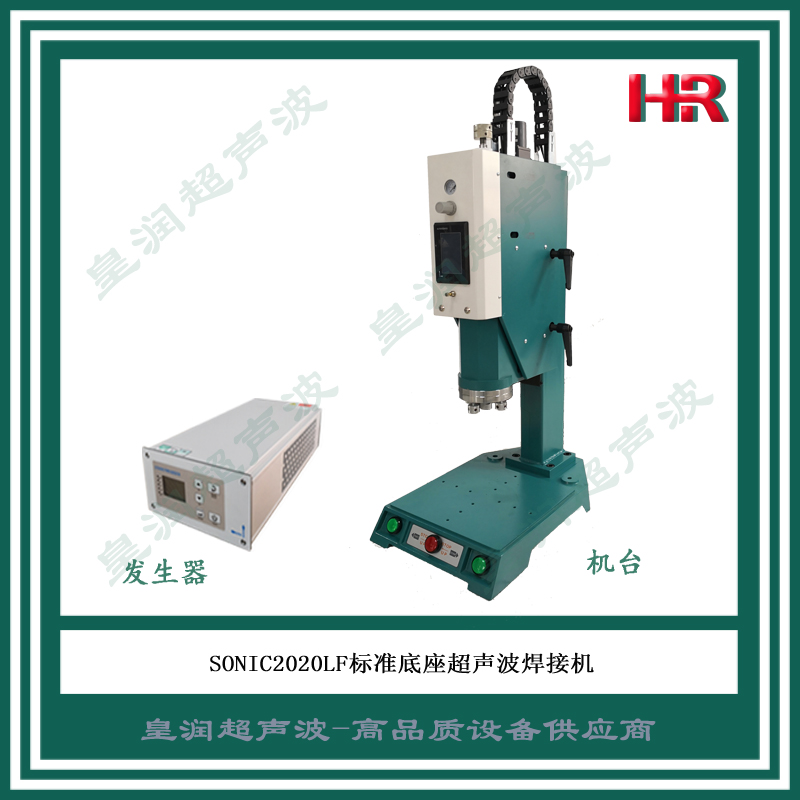

手 机:13917264050江苏高精密型超声波熔接机SONIC2020LF
SONIC系列超声波焊接机主要技术参数
机型(Model) |
SONIC2020LF |
|
|
频率(Frequency) |
20KHZ |
|
|
功率(Power) |
2000W |
|
|
焊接面积(Welding Area) |
|
Φ100 |
|
电压(Voltage) |
220V |
||
焊接时间(Welding Time) |
0.01-9.99s |
||
气压范围(Barometric range) |
0.1-0.8Mpa |
||
操作模式(Operation Mode) |
自动/手动 |
||
重量(Weight) |
70KG |
||
整机尺寸(machine size) |
380*560*1200mm |
设备特点:
1、 新型数字能量式超声波发生器系统。
2、 触屏式参数调节,所有参数都在机台屏幕上调节,管理密码保护。
3、 自带时间和能量两种焊接模式,两种焊接模式可随意切换。配备两种焊接模式可供选择,频率自动扫描及追踪锁定系统,功率输出以及时间的控制精度更高,确保设备焊接各种不同要求不同种类的产品都能稳定运行
4、 品质控制功能,可以记录50万组焊接数据,包括焊接时间、焊接能量、实时频率,数据可以导出。
5、 数据监测功能,每次焊接数据如果偏出设定范围,机器凤鸣报警,触摸屏数据显示NG,正常工作显示OK。
6、 可外接其他辅助工具,例如PLC应用自动化系统装置,同时可增加警报系统,坏件或怀疑件超出设定上下限时有警报提示。
7、 进口换能器陶瓷片能量强劲,钢调幅器坚固耐用。
8、 高强度方形立柱及小底座工作台,放置方便,在高压、快速运行状态下保持稳定坚固无后仰现象。
9、 采用双头可调式气缸,保证机头上下动作平稳顺畅。
超声波焊接的四个基本参数
我们现在知道超声波焊接的主要参数是:接触压力,超声波焊接时间,超声波振动频率以及振幅。
1.超声波频率
振动频率决定于机械系统的固有频率,对一般的设备来说,它的大小实际上时不变的,除非有特殊需要。选择振动频率时,要考虑到焊接材料的性质和厚度,当焊接材料的厚度减小时,好使用较高频率的超声波。在这种情况下,应当把增加频率作为一种降低振幅而不改变声功率的方法。振幅降低后,作用在焊件上的正负交错变化的应力也会随之降低,因而减少量疲劳破坏的危险性,这种危险性在焊接特别薄的焊件时非常大,随着频率的增高,在向焊接处传递振动的过程中所消耗的振动能量也就增加,由此得知,在焊接较厚的焊件时,我们应选用频率低的超声波振动比较合适。
? ?2.焊接压力
接触压力保证了超声波振动的传递可以实现,同时并使金属产生形成接头所需要的塑性流动,对于不同材料及不同厚度的焊件时,开始形成接头时所需要的小接触压力是不相等的,其大小随着焊接金属的流动极限,硬度及厚度的增加而增加。一般合理的接触压力值,也是随着振幅的增加而增加。
? 3.超声波焊接时间
? ?根据材料的性质,厚度以及一些其他的参数,焊接时间具有不同的数值,而且一般不超过4秒钟,与焊接金属的性质和厚度有关系的焊接时间的变化情况,与接触压力的变化情况相类似。
? ?4.超声波振幅
振幅是超声波焊接的基本参数,它决定了表面薄膜的去除情况,塑性变形区的大小和位置,以及加热情况,因而决定了所得到的接头的质量,对于具有一定放大系数的超声波变幅杆,其振幅的大小可以用改变发生器的输出电压参数的方法来确定。焊接时,根据材料的性质和厚度来确定振幅,一把在5到25微米的范围内。
$
